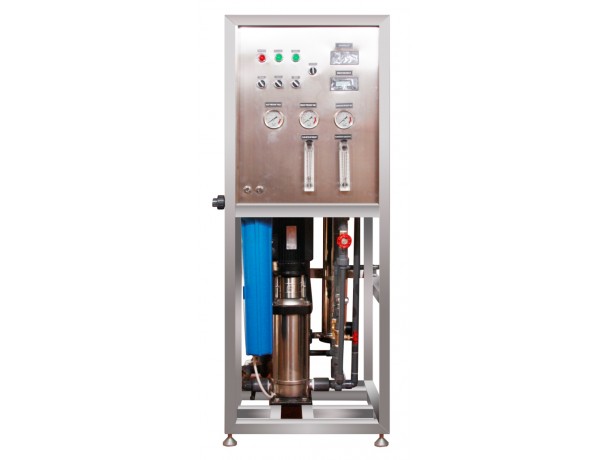

Осмос промисловий RO2 / 500PD Продуктивність 0,5 т / ч відкритого типу

Модель: 10510

Осмос промисловий 0,5т / год
Комплектація: 2 мембраниVONTRON 4040

Пропоновані системи зворотного осмосу призначені для знесолення (часткової демінералізації) води. Одночасно з процесом демінералізації з води гарантовано видаляється переважна більшість органічних (мікробіологічних) забруднювачів, все солі важких металів, радіоактивні, канцерогенні і багато інших високотоксичні і небезпечні сполуки.

Очищена на системах зворотного осмосу вода ідеально підходить для господарсько-побутового споживання (в т.ч. для пиття і гігієни), а також для самих різних виробничих потреб (приготування напоїв, продуктів харчування, чистих розчинів, підживлення теплогенеруючого обладнання, систем охолодження і т . Д.). Системи зворотного осмосу, як правило, не чутливі до значних, але короткочасним, коливань рівня забруднень в вихідної (подається на очистку) воді. При цьому чиста вода, що отримується при зворотного осмосу, на відміну від інших способів водоочистки, завжди має стабільний фізико-хімічний і мікробіологічний склад, що вкрай важливо для багатьох технологічних процесів на сучасному промисловому підприємстві.

Принцип роботи зворотного осмосу.

Принцип роботи систем зворотного осмосу полягає в безперервному і примусовому (за рахунок тиску, створюваного осмотическим насосом) поділі подається на очистку води на два потоки: потік очищеної води (пермеат) і потік води з підвищеним вмістом забруднень (концентрат). Зазначене поділ водного потоку йде на обратноосмотічеськіх мембранних елементах, які обов'язково входять до складу установок зворотного осмосу. Пермеат є, по суті, знесоленої водою і, в процесі роботи зворотного осмосу, накопичується в спеціально призначеної для цього ємності значного обсягу. Концентрат є сильно забрудненої (солоної) водою і тому скидається в навколишнє середовище (систему водовідведення), як непридатний до подальшого використання стік.

Робота пропонованих систем зворотного осмосу повністю автоматизована і координується за допомогою спеціального електронного контролера. Установки самостійно (без участі експлуатує персоналу) очищаються від скупчуються в них забруднень із заданою при пуско-налагодження періодичністю. При цьому, будь-які видаткові матеріали (реагенти, миючі речовини і т.п.) не використовуються. Видалення яке зібралося в установці забруднень відбувається в результаті їх гідравлічного зрізу з поверхонь обратноосмотічеськіх мембран, що періодично здійснюється за допомогою пропуску через мембрани великого потоку води протягом короткого проміжку часу (гідравлічна промивка).

Основні технічні характеристики систем зворотного осмосу наведені в таблиці.

Таблиця

№ п \ п

Технічна характеристика (параметр) системи і одиниці вимірювання

Марка систем
2 RO < / span> 0,5 L 2-1 B - O
1. Розрахункова продуктивність по очищеній воді при температурі подається на очистку води +25 про С, не менше, л \ год 500
2. Среднечасовой споживання вихідної води з урахуванням витрат на гідравлічні промивки, л \ год 700 ... 800
3. Піковий потік стічних вод (споживання вихідної води) в режимі гідравлічної промивки, не більше, м 3 \ год 3,0
4. Електричне живлення установки і тип системи заземлення ~ 220 В 50 Гц, TNS
5. М аксімальная електрична потужність системи, кВт, не більше 1,4
6. Маса системи в зборі (орієнтовно), кг 96
7. Гідравлічні підключення (Вхід / пермеат / концентрат) ¾ d ` РВ / ½ d `РН / ½ d `РН
8. Габаритні розміри системи (без урахування бака для розчину антискаланта), мм, не більше, ширина х глибина х висота 650 х 550 х 1360
9. Типорозмір застосовуваних обратноосмотічеськіх мембран 4040
10. Максимальна \ мінімальний тиск вихідної води на вході в систему, МПа 0,5 \ 0,2
11. Максимально допустимий тиск очищеної води на виході з системи (можливий підпір по пермеату), МПа 0,2
12. Осмотичний тиск води на мембранах, МПа 1,0 ... 1,6
13. Максимальна температура подається на систему води, про З + 40
14. Загальна солесодержание вихідної води, яка подається на систему для очищення, мГ \ л, не більше (в дужках - для мембран типу BW ) 2000 (6000)
15. Залишковий хлоросодержаніе у вихідній воді, мГ / л, не більше 0,1
16. Допустима загальна жорсткість вихідної води, мГ-екв / л (при використанні антискаланта) 30 ... .60
17. Допустимий вміст сполук силікатів, мГ / л (при використанні антискаланта) до 200
18. Окисляемость вихідної води, мГ-О 2 / л, не більше 4,0













































При розгляді таблиці слід враховувати, що зазначені в ній значення параметрів систем залежать від фізико-хімічного і мікробіологічного складу вихідної (подається на очистку) води. Показники вихідної води, не зазначені в табл., За замовчуванням вважаються не гірше, ніж ГДК діючих ДСанПіН 2.2.4-171-10.



Відмінні риси серійно випускаються систем 2RO 0,5L2-1B-O:
можливість практичного застосування будь-яких обратноосмотічеськіх мембран заданого типорозміру (4040), які виготовляються провідними світовими виробниками;
1. системи є функціонально завершеними апаратами, готовими до введення в роботу негайно, відразу ж після їх доставки на місце експлуатації;
2. системи обладнані вузлом рециркуляції, який дозволяє мінімізувати питомі витрати вихідної води при очищенні (можливий вихід пермеата - до 75% від загального обсягу подається на систему води);
3. вузол рециркуляції обладнаний миттєвим вимірником протоку рідини (ротаметром), що дозволяє відстежувати швидкість проходження води через обратноосмотические мембрани і оперативно оцінювати ефективність самоочищення мембран від скупчуються на їх поверхні забруднень;
4. можливість ведення управління зовнішньої насосною станцією підвищення тиску вихідної води за допомогою вже встановленого на системах електронного контролера (в разі дуже низького тиску подається на очистку води);
5. початкова комплектація систем уніфікованим насосом-дозатором антискаланта;
6. повна візуалізація процесу роботи систем за допомогою КВП і відповідних світлозвукових індикаторів;
7. повна автоматизація роботи систем, в т.ч. автоматизація процесу очищення їх від скупчуються забруднень (періодична, стартова і фінішна гідравлічні промивки обратноосмотічеськіх мембран);
8. системи зібрані на міцних сталевих рамах каркасного типу, що мінімізує випадкове пошкодження обладнання та трубної обв'язки, що входять до їх складу, як при транспортуванні, так і при експлуатації;
9. до складу систем входить кондуктометр, що дозволяє постійно відслідковувати солесодержание пермеата і миттєво оцінювати якість очищення води на установці;
10. рівень тиску на обратноосмотічеськіх мембранах систем контролюється за допомогою спеціального електроконтактного манометра, що має клас точності 1,5 (похибка вимірювання не більше 2,5%), який успішно пройшов Державну повірку. Це гарантує безпеку експлуатації установок і запобігає передчасному (або раптове) руйнування елементів систем (трубної обв'язки, насосного агрегату і т.д.);
11. системи забезпечені подвійним захистом обратноосмотічеського насоса від входження в режим «сухого ходу» (відсутність або недостатність води у всмоктуючому трубопроводі насоса). Автоматика систем постійно контролює тиск води у всмоктуючому трубопроводі даного насосного агрегату в двох точках: на виході з механічного фільтру і на виході з вхідного соленоїдного клапана. У разі поломки (засмічення і т.п.) одного із зазначених елементом обратноосмотічеській насос своєчасно і автоматично буде виведений з роботи і спрацює відповідна светозвуковая сигналізація;

Базова комплектація систем 2RO 0,5L2-1B-O :

  • Колба Вig Вlue 20 "Slim 3/4" з картриджем вспененное поліпропіленове волокно FCPP 10 "2 1/2" 1-5мкм і ключем колби Вig Вlue Slims - 1 компл;
  • Італійський насос-дозатор розчину антискаланта НС100 (не пропорційно дозації) - 1 компл;
  • зворотноосмотичної насос високого тиску (Grundfos - Данія) - 1 компл;
  • Обратноосмотичні мембранні елементи 4 d` (Vontron 4040) - 2шт = 1 компл;
  • Корпуси для обратноосмотічеськіх елементів 4 d` (нержавіюча сталь S / S 4040) - 2шт = 1 компл;
  • Ящик електричний пластиковий - 1 компл;

    в тому числі:
    - кондуктометр CM-203 вимірює «Солевміст пермеата» з датчиком (є функція індикації температури очищеної води і трансляції солевмісту в електропровідність);
    - електронний контролер RO-2008;
    - захисний автоматичний вимикач (Schneider Electric);
    - комутаційна і світлосигнальна арматура;
    - КВП і А - 1 компл;
    в тому числі:
    - ротаметри серії LZT: «Пермеат», «Рецикл», «Концентрат» - 3 штуки;
    - манометри гліцерінонаполненние антивібраційні 10 bar MW -1: «Вхід», «Тиск на мембранах», ЕКМ «Тиск на мембранах» - 2 штуки;
    - датчики «сухого ходу» (№1 і №2);
    - соленоїдні електромагнітні нержавіючі клапани 2w-200-20: «Вхід», «Промивання» - 2 штуки;
    - поплавковий вимикач для ємності накопичення пермеата - 1 компл;
    - запірна і регулююча арматура - 1 компл;
    - рама системи сталева пофарбована порошковою фарбою (запеченої) - 1 компл;
    - трубна обв'язка PVC (Genova, Metrix) - 1 компл;

122,090грн
